はじめに

クレーン・デリック運転士の実技講習用の的をゴムシートで作らせていただきました。リピートのご依頼です。受験生の方がクレーンを操作して、地上にある的に荷物を降ろす際に使う的なので、的の直径サイズは正確な寸法でなくてはいけません。ペンキで色を塗ると薄くなって識別しにくくなったり、剥がれたりしてしまいますので、的はカラーゴムを埋め込んでいます。

ゴムシートでどのような的を製作したのか

総厚6mm×1100×1100のゴムシートに、黄色カラーゴムを埋め込んでいます。6mmのカラーゴムはないため、3mmのゴムシートの上に3mmのゴムシートを貼り合わせて、上に貼り合わせたゴムシートを円形に切り抜いてカラーゴムを埋め込んでいます。貼り合わせは接着剤です。

完成品をご覧ください。

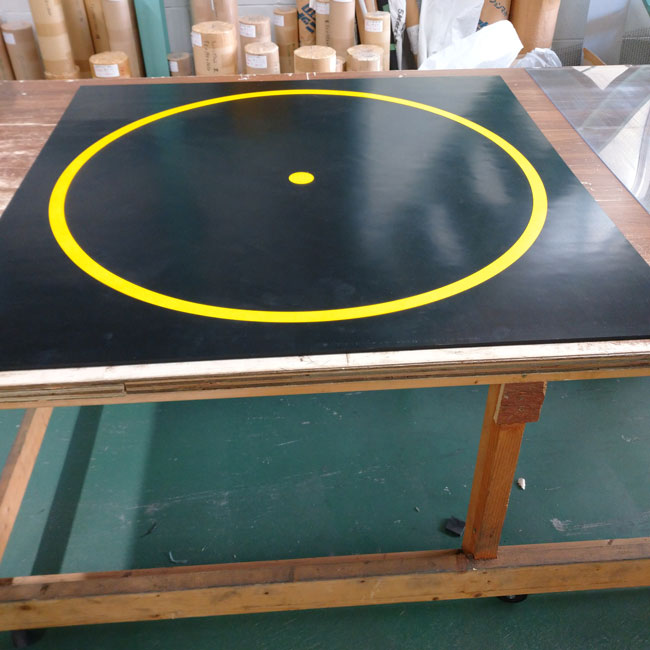

▼全体図です。

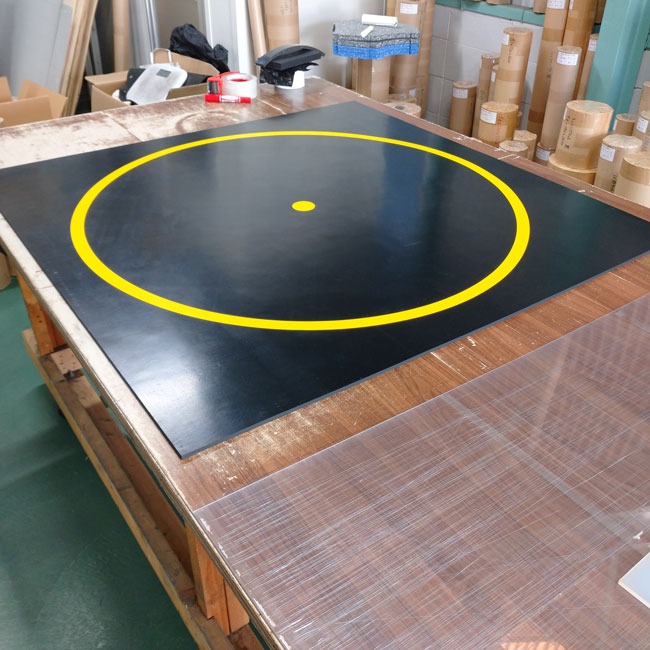

▼全体図です。

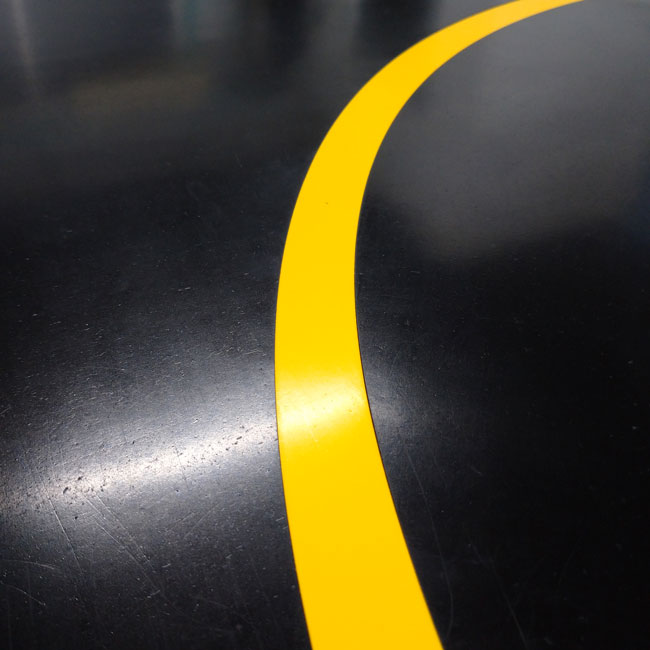

▼カラーゴムの大きな円形部アップです。

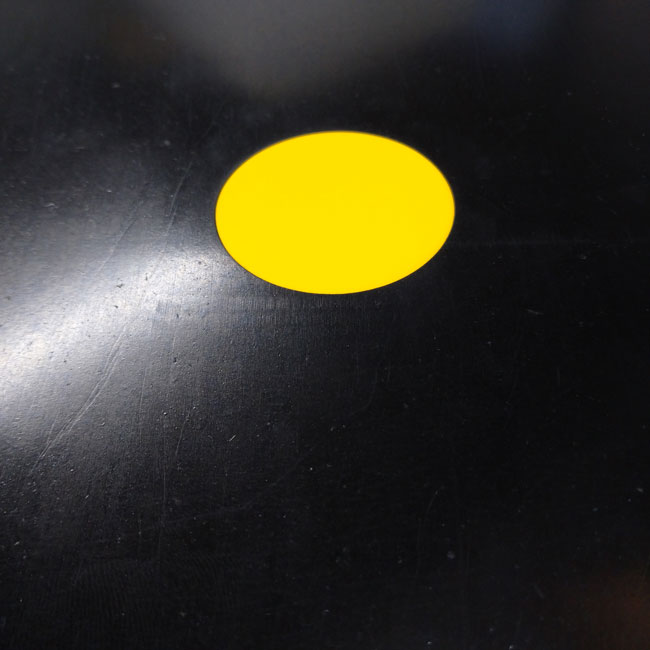

▼カラーゴムの中心部アップです。

写真では分かりにくいですが、黄色の大きな円形は数枚に分割されて埋め込まれています。規格サイズが1M幅のため1枚では製作することができませんでした。

このようにペンキなどの塗料を使わずにゴムだけに図形を描きますと、色がかすれたり剥がれたりすることがないため、長期にわたって安定的に使っていただくことができます。特に今回のように試験で使われるような重要な的の場合は的の見え方が変わるだけで試験条件が大きく異なってしまうので、このような方法で的をご準備されることをオススメいたします。

繰り返しになりますが、印刷やペンキで塗った黄色の線ではありません。すべてゴムを使ったクレーンの的です。このようなゴムシートも製作可能です。ぜひご相談くださいませ。
