事現場の歩行路などで使いやすいジョイントマットの販売をスタートしました。

はじめに

厚さ10mmのジョイントマットを作りました。単体の形状は六角形で、それを敷き詰めるいわゆるハニカム構造を利用した製品です。ハチの巣にも応用されているハニカム構造は隙間なく敷き詰められ、圧力を分散できる特性があります。6辺が密着しあうだけでなく連結用の溝を加工することでさらに強固な連結力を生み出しています。1枚単位でみますと小さく軽いので、階上への持ち運びも容易ですし、狭い場所への敷き詰めも苦になりません。

ジョイントマットの規格について

ゴムシート.comでこの形状に加工していますので、サイズは自由に変更できるのですが、価格を抑えるために規格サイズを設けています。厚さ10mm×450mm×450mmです。この大きさ、形状で抜型を作成してプレスで抜いて製品作りをしています。そのため、材質や厚みを問わずジョイントマットを作ることができるのですが、「ジョイントする」という特性からある程度の厚みがないと引っ掛かりがイマイチです。また長尺品からの加工は巻き癖がありますのでこちらもイマイチです。リサイクルゴム10mmもしくはスポーツジムマット15mm、25mmが最適です。

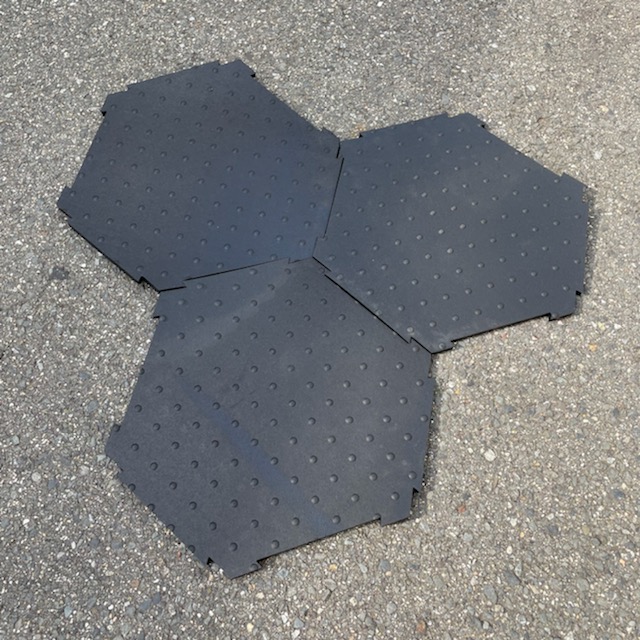

▽ このようにジョイントします。

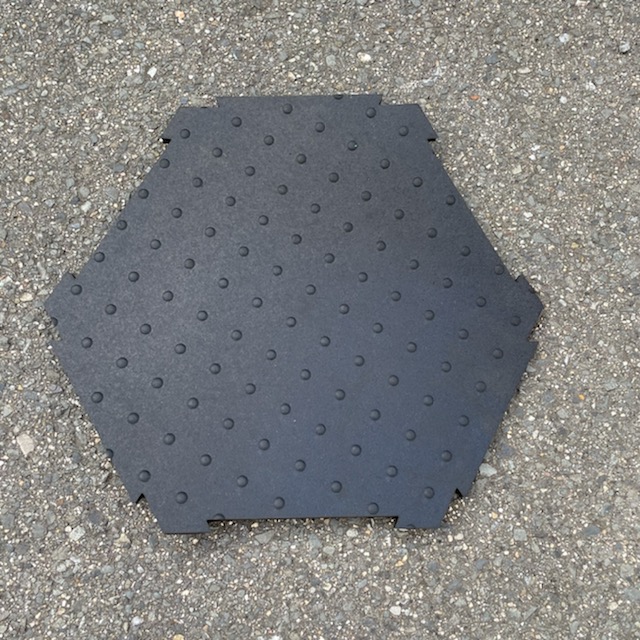

▽ 単体はこのような形状です。ジョイント部はこれより大きいとジョイントするときに大変ですが、これより小さいと引っ掛かりが悪いです。試行錯誤しました。

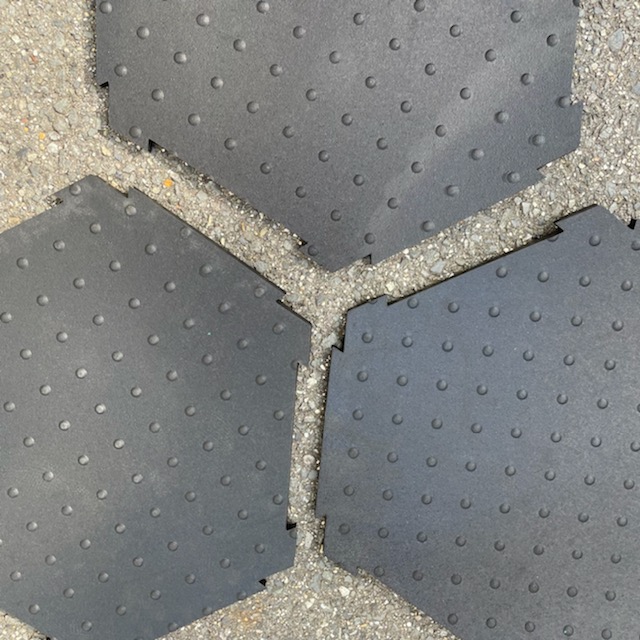

▽ ジョイントの向きを合わせます。

▽ カギ形状が互いにかみ合い連結されます。

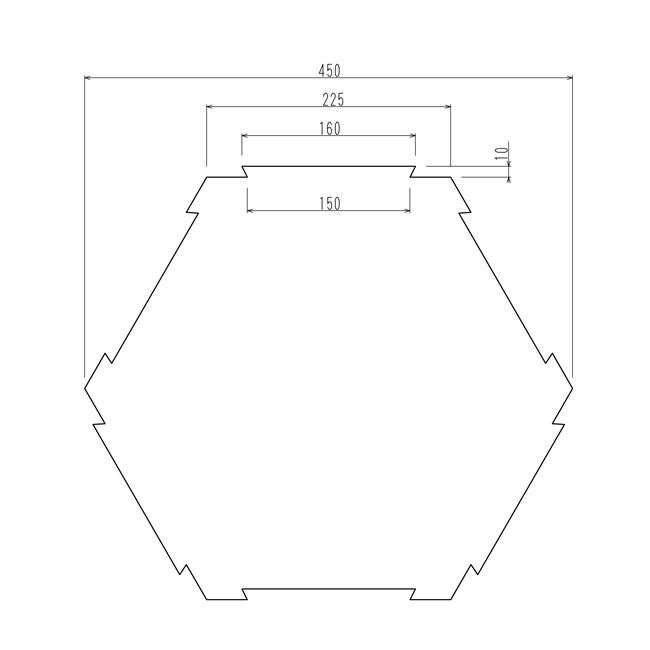

▽ 製品図です。

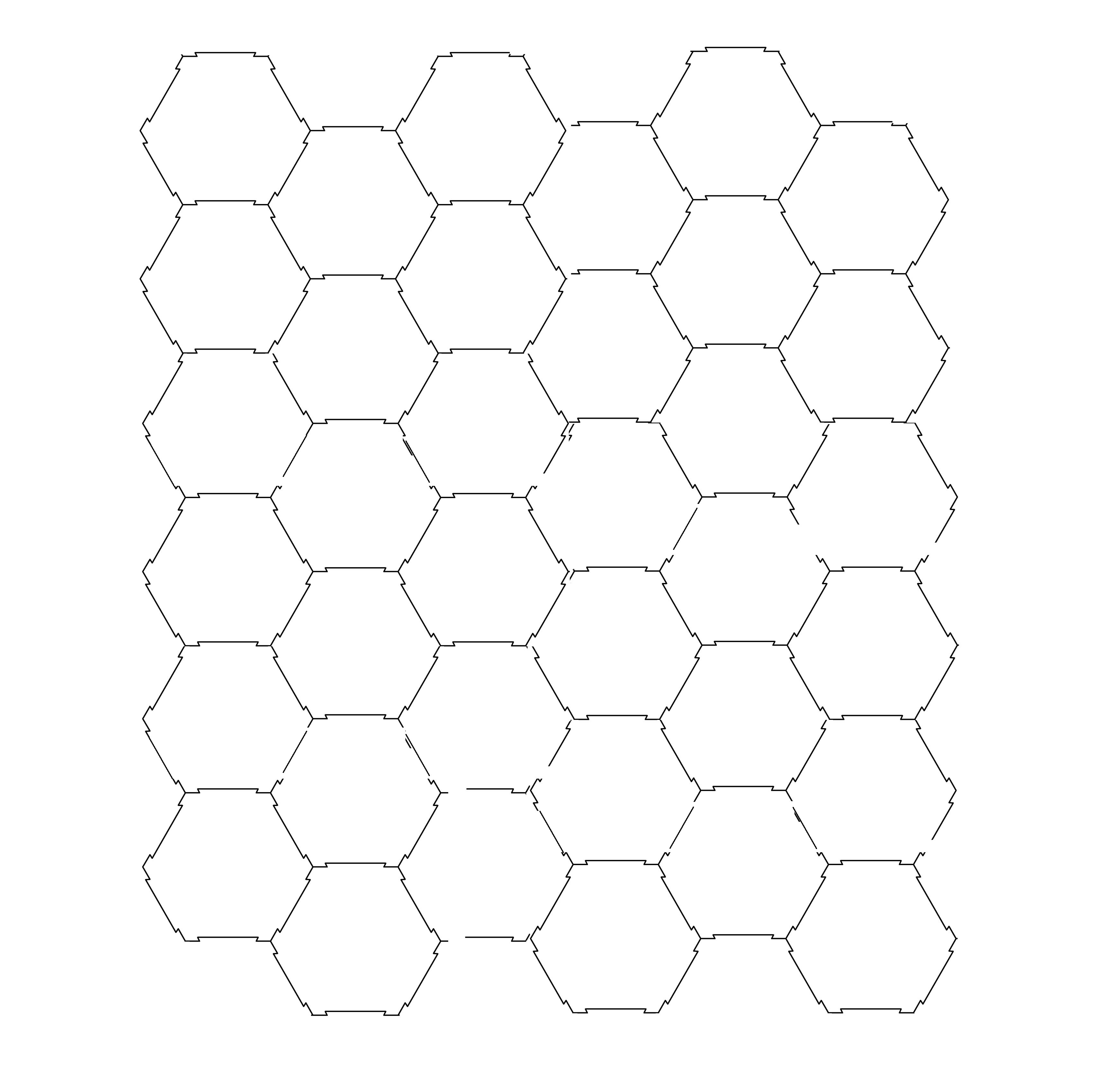

▽ 敷き詰めるとこのようになります。六角形のため、四方が直線の正方形や長方形にはなりません。

2021.6.16現在、ヤフーショッピングのみで販売しています。
https://store.shopping.yahoo.co.jp/ko-gu/hex-re-10.html
